匯四方磁力聯軸器渦流發熱：退磁溫度臨界點與應對策略
發布時間：2025-08-20 15:48:45 來源：匯四方
磁力聯軸器依靠永磁體實現非接觸式扭矩傳遞，其核心優勢在于無泄漏和免維護。然而，運行中產生的渦流發熱是其主要挑戰之一，過高的溫度會導致永磁體不可逆退磁，嚴重影響性能和壽命。那么，渦流發熱達到多少度會導致退磁？答案并非單一數值，核心取決于永磁體材料的耐溫特性。
永磁體材料：決定退磁溫度的關鍵
釹鐵硼 (NdFeB)：
優勢： 磁能積最高，扭矩密度大，是高性能聯軸器的首選。
劣勢： 高溫耐受性最差。 標準件磁力耦合器的釹鐵硼通常按 ≤80-100°C設計。定制釹鐵硼工作溫度上限可提升至150-180°C。
退磁風險：一旦磁體溫度接近或超過其最高工作溫度（尤其>150°C后風險劇增），釹鐵硼會快速、嚴重地喪失磁性。渦流發熱是導致其超溫退磁的因素之一。因此，在選型時請準確告知匯四方，你使用的工況溫度是多少。
釤鈷 (SmCo)：
優勢： 卓越的耐高溫穩定性。
工作溫度： 通常在250~350°C范圍。定制設計的磁性聯軸器常以 ≤ 300°C為安全上限。
退磁風險： 在高溫下磁性衰減緩慢且可逆性較好。只要渦流發熱控制在其工作溫度范圍內（特別是<300°C），退磁風險遠低于釹鐵硼。是高溫工況可靠性應用的理想選擇。
結論：渦流發熱導致退磁的溫度閾值完全取決于磁體材料。釹鐵硼敏感（>150°C風險高），釤鈷耐高溫（<300°C風險低）。
渦流發熱的根源與解決方案

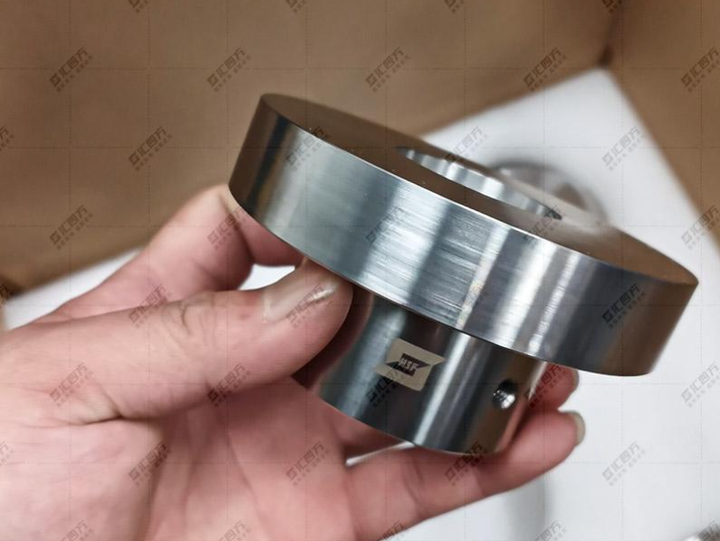

渦流發熱的本質是變化的磁場在導體中感應出電流（渦流）并產生焦耳熱。在徑向型磁力聯軸器中（結構通常為：內轉子 + 隔離套 + 外轉子），靜態金屬隔離套（常用SUS304/316L）是渦流產生的主要部位。原因如下：
磁場切割： 當內、外轉子相對旋轉時，其磁力線不斷掃過靜態的金屬隔離套。
電磁感應： 變化的磁場在隔離罩內感應出環形渦流（電流）。
發熱： 導體（隔離套）的電阻導致渦流電能轉化為熱能（Q = I2Rt）。
溫升傳遞： 隔離套產生的熱量通過熱傳導和輻射加熱鄰近的永磁體。
關鍵規律：渦流損耗功率與轉速的平方成正比 (P ∝ n2)。因此，轉速越高，渦流發熱越劇烈。
一、優化隔離套設計：
使用非金屬隔離套：陶瓷或復合材料（如PEEK+碳纖維）電阻近乎無窮大，幾乎消除渦流，但需考慮強度、成本和密封性。
設計薄壁：在滿足強度和密封前提下，盡量減薄隔離套厚度（渦流損耗∝厚度2）。
強制散熱 (必備措施，尤其高溫高速工況)：
應用場景： 真空環境（缺乏對流散熱介質）、高轉速（>1000 rpm）、高功率密度或使用釹鐵硼磁體時，主動散熱至關重要。

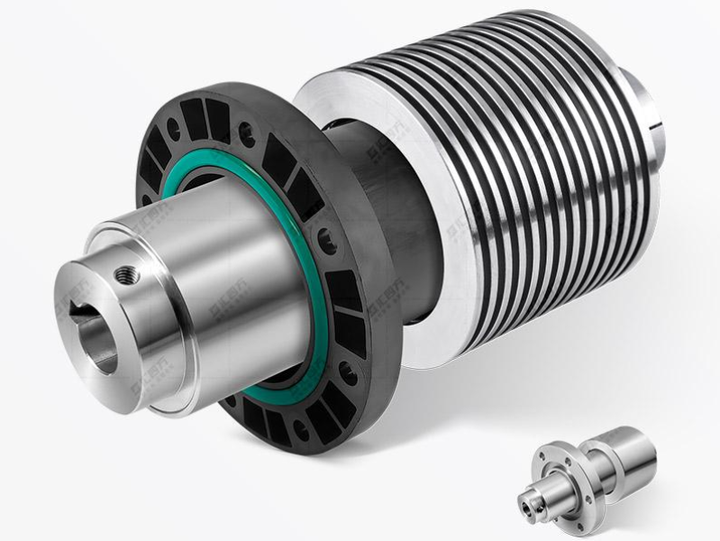

風冷： 在聯軸器外部（尤其隔離套區域）加裝風扇或利用設備自帶風道。
水冷： 在隔離套或鄰近腔體設計冷卻水套/盤管，散熱效率最高。是解決高發熱工況（如高速真空設備）的最有效手段。
二、避免超載異步運行：
當負載扭矩長期超過聯軸器額定扭矩時，轉子間會發生滑差（丟步）。此時磁場相對隔離套的切割速度更快（等于轉速差），渦流發熱會急劇增加。
設計對策： 確保選型扭矩裕度充足；在可能出現過載的應用中，必須配套完善的冷卻系統（風冷/水冷）和溫度監控裝置（如熱電偶），實時監測磁體或隔離套溫度，超溫報警并觸發保護，是防止高溫退磁、延長壽命的關鍵。
材料升級：對于預期工作溫度>150°C 的應用，優先選用釤鈷磁體，從根本上提高退磁裕度。
磁力聯軸器渦流發熱導致的退磁溫度沒有統一值，使用工況需嚴格控制在設計溫度以下。
解決核心在于：選用高電阻/非金屬隔離套、實施強制散熱（風冷/水冷）、保證同步運行避免過載滑差，并在高溫工況選用釤鈷磁體。尤其在高速、真空或嚴苛溫控場合，主動冷卻與溫度監控是保障可靠性和壽命的必備設計。

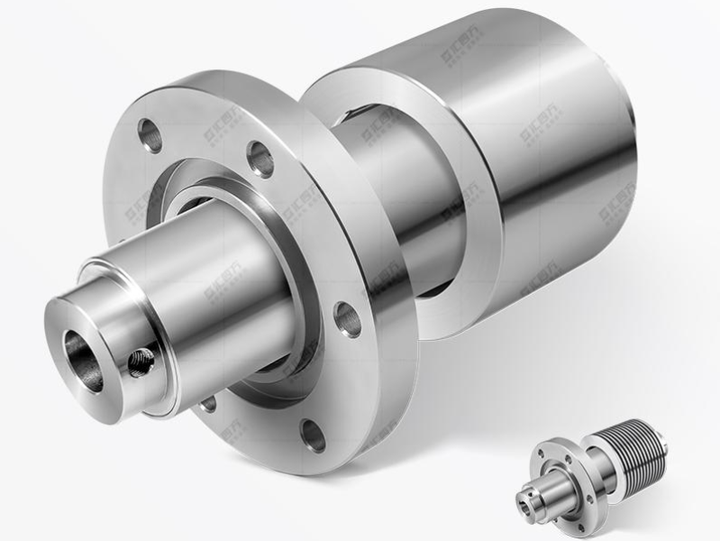

匯四方型號：HSF06、HSF07、HSF10、HSF11。
