匯四方破解退磁難題：磁力耦合器通過材料與創新設計實現高溫可靠運行
發布時間：2025-09-13 13:04:05 來源：匯四方
磁力聯軸器作為高效傳動領域的革新技術，憑借非接觸傳動實現零泄漏與免維護，正被越來越多的高端裝備所采用。然而，運行過程中產生的渦流發熱是其面臨的主要技術挑戰，高溫易引發永磁體退磁，直接影響設備壽命與可靠性。渦流發熱達到多少度會引發退磁？關鍵在于所使用的永磁體材料類型。

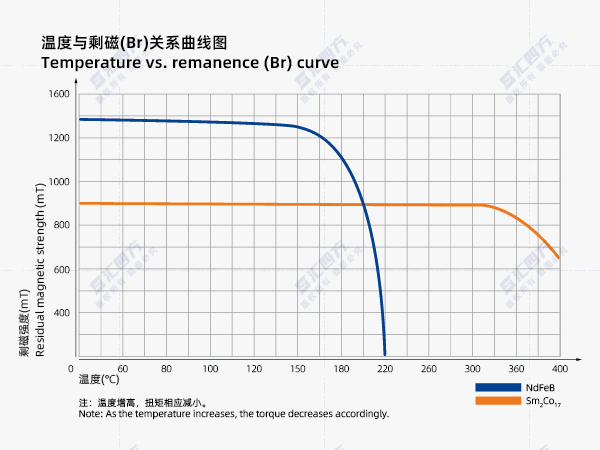

永磁體材料是決定退磁溫度的核心因素。目前主流應用的包括釹鐵硼（NdFeB）和釤鈷（SmCo）兩類。釹鐵硼磁能積高、扭矩密度大，常用于高性能場景，例如匯四方磁力耦合器在中低速設備中的標準型號，但其耐溫性較差，常規設計溫度一般不高于80~100°C。特殊定制型號如匯四方永磁聯軸器所采用的高耐溫釹鐵硼，也僅可提升至150~180°C。一旦磁體溫度持續超過該閾值，尤其是在150°C以上，將出現快速且不可逆的磁性能衰減。
相比之下，釤鈷材料具備卓越的高溫耐受性，工作溫度范圍通常可達250~350°C，在定制型匯四方磁力耦合器中常用于高溫工況，安全運行溫度一般控制在300°C以內。只要實際運行溫度不超過該限值，其退磁風險顯著低于釹鐵硼材料。
那么渦流發熱是如何產生的？在如匯四方永磁聯軸器常見的徑向結構中，靜態金屬隔離罩（如SUS316L）處于高速轉動的內外轉子磁場中，因電磁感應形成渦流并發熱。其發熱功率與轉速平方成正比，轉速越高，溫升越顯著。這部分熱量通過熱傳導逐漸影響永磁體，一旦超過其耐受極限，將引發性能失效。
為有效抑制渦流發熱、規避退磁風險，需從設計、散熱與選材三方面綜合施策：
一、優化結構以抑制渦流。包括采用高電阻材料如：陶瓷或復合非金屬的PEEK碳纖隔離罩，或盡可能減薄金屬罩厚度，從源頭上限制渦流的產生。
二、實施強制散熱管理。尤其在高速、真空或功率密度大的場合，需額外配置散熱手段。風冷可用于一般過熱防護；對于如真空旋轉臺、半導體傳動等高熱工況，匯四方磁力耦合器可選配水冷結構，通過在隔離罩周邊設置冷卻流道實現高效控溫。
三、杜絕超載異步運行。負載超出聯軸器傳扭能力將導致滑差，磁場切割速度劇增，渦流發熱急劇上升。正確選型、預留扭矩余量，并加裝溫度監測與保護系統，可有效防范意外超溫。
四、理性選材。在預期工作溫度高于150°C或冷卻條件有限的情況下，推薦選用以釤鈷為磁材的匯四方永磁聯軸器，其高耐溫特性可顯著提升系統魯棒性。
綜上，磁力聯軸器的退磁風險并非由某一固定溫度界定，而是強烈依賴于磁體材料的選取與實際工況的匹配。通過綜合應用非金屬隔離罩、強制冷卻、過載保護及高溫磁材，才能最大限度發揮如匯四方磁力耦合器等產品的性能優勢，滿足高端裝備對傳動系統高可靠與長壽命的嚴格要求。
